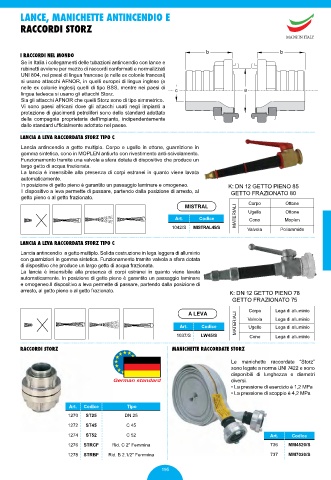

Page 194 - Catalogo_antincendio

LANCE, MANICHETTE ANTINCENDIO E

RACCORDI STORZ

MADE IN ITALY

I RACCORDI NEL MONDO b b
Se in Italia i collegamenti delle tubazioni antincendio con lance e
rubinetti avviene per mezzo di raccordi conformati e normalizzati
UNI 804, nei paesi di lingua francese (e nelle ex colonie francesi)
si usano attacchi AFNOR, in quelli europei di lingua inglese (e
nelle ex colonie inglesi) quelli di tipo BSS, mentre nei paesi di
lingua tedesca si usano gli attacchi Storz. c a
Sia gli attacchi AFNOR che quelli Storz sono di tipo simmetrico.
Vi sono paesi africani dove gli attacchi usati negli impianti a
protezione di giacimenti petroliferi sono dello standard adottato
della compagnia proprietaria dell’impianto, indipendentemente
dallo standard ufficialmente adottato nel paese.
LANCIA A LEVA RACCORDATA STORZ TIPO C

Lancia antincendio a getto multiplo. Corpo e ugello in ottone, guarnizione in
gomma sintetica, cono in MOPLEN antiurto con rivestimento anti-scivolamento.
Funzionamento tramite una valvola a sfera dotata di dispositivo che produce un
largo getto di acqua frazionata.
La lancia è insensibile alla presenza di corpi estranei in quanto viene lavata
automaticamente.
In posizione di getto pieno è garantito un passaggio laminare e omogeneo. K: DN 12 GETTO PIENO 85
Il dispositivo a leva permette di passare, partendo dalla posizione di arresto, al GETTO FRAZIONATO 80
getto pieno o al getto frazionato.
Corpo Ottone
MISTRAL Ugello Ottone
Art. Codice MATERIALI Cono Moplen
1042/S MISTRAL45/S Valvola Poliammide

LANCIA A LEVA RACCORDATA STORZ TIPO C

Lancia antincendio a getto multiplo. Solida costruzione in lega leggera di alluminio
con guarnizioni in gomma sintetica. Funzionamento tramite valvola a sfera dotata
di dispositivo che produce un largo getto di acqua frazionata.
La lancia è insensibile alla presenza di corpi estranei in quanto viene lavata
automaticamente. In posizione di getto pieno è garantito un passaggio laminare
e omogeneo.Il dispositivo a leva permette di passare, partendo dalla posizione di
arresto, al getto pieno o al getto frazionato. K: DN 12 GETTO PIENO 78
GETTO FRAZIONATO 75
Corpo Lega di alluminio
A LEVA Valvola Lega di alluminio

Art. Codice MATERIALI Ugello Lega di alluminio
1037/S LW45/S Cono Lega di alluminio

RACCORDI STORZ MANICHETTE RACCORDATE STORZ
Le manichette raccordate “Storz”
sono legate a norma UNI 7422 e sono
disponibili di lunghezza e diametri
German standard diversi.
• La pressione di esercizio è 1,2 MPa
• La pressione di scoppio è 4,2 MPa

Art. Codice Tipo
1270 ST25 DN 25
1272 ST45 C 45

1274 ST52 C 52 Art. Codice
1276 STRCF Rid. C 2" Femmina 736 MM4520/S
1278 STRBF Rid. B 2.1/2" Femmina 737 MM7020/S

195
