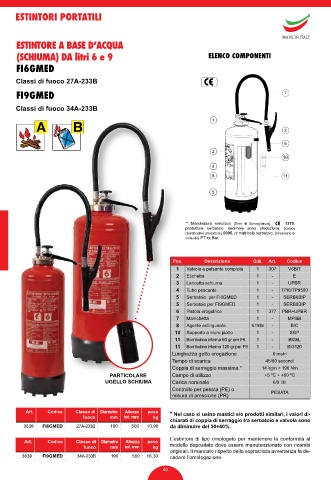

Page 38 - Catalogo_antincendio

ESTINTORI PORTATILI

MADE IN ITALY
ESTINTORE A BASE D’ACQUA
(SCHIUMA) DA litri 6 e 9 ELENCO COMPONENTI

FI6GMED

Classi di fuoco 27A-233B
FI9GMED 7

Classi di fuoco 34A-233B

A B 1 1 1 3 3

6 6
2 2 2
10
10
4 4 4
8 8 11

5 5 5

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.

Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 307 V6BIT
2 Etichetta 1 - E
3 Lancetta schiuma 1 - UPBR
4 Tubo pescante 1 - TPI6/TP9500
5 Serbatoio per FI6GMED 1 - SERB6BIP
5 Serbatoio per FI9GMED 1 - SERB9BIP
6 Pistola erogatrice 1 377 PBR+UPBR
7 Manichetta 1 - MP6BI
8 Agente estinguente 6 / 9 litri - BIC
10 Supporto a muro piatto 1 - SGP
11 Bombolina interna 60 gr per F6 1 - BIG6L
11 Bombolina interna 120 gr per F9 1 - BIG120
Lunghezza getto erogazione 6 metri
Tempo di scarica 45/60 secondi
Coppia di serraggio massima * 14 kgm ÷ 196 Nm
PARTICOLARE Campo di utilizzo +5 ºC ÷ +60 ºC
UGELLO SCHIUMA Carica nominale 6/9 litri
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

Art. Codice Classe di Diametro Altezza peso * Nel caso si usino mastici e/o prodotti similari, i valori di-
fuoco mm tot. mm kg
chiarati di coppia di serraggio tra serbatoio e valvola sono
3638 FI6GMED 27A-233B 160 500 10,90 da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso modello depositato deve essere manutenzionato con ricambi
fuoco mm tot. mm kg
originali. Il mancato rispetto della sopracitata avvertenza fa de-
3639 FI9GMED 34A-233B 190 560 16,30 cadere l’omologazione.

40
