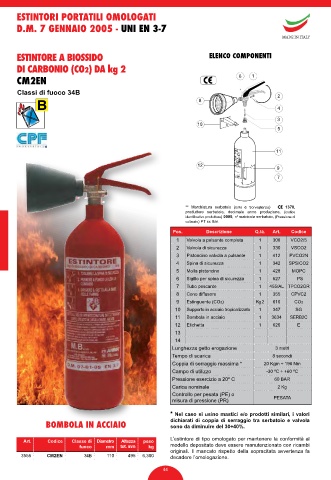

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A BIOSSIDO ELENCO COMPONENTI

DI CARBONIO (CO2) DA kg 2
CM2EN 6 1

Classi di fuoco 34B 2
B 8 4

3
10
5

11

A
C
12
9
7

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 300 VCO2/5
2 Valvola di sicurezza 1 330 VSCO2
3 Pistoncino valvola a pulsante 1 412 PVCO2N
4 Spina di sicurezza 1 342 SPSICO2
5 Molla pistoncino 1 428 MOPC
6 Sigillo per spina di sicurezza 1 527 PS
7 Tubo pescante 1 455/AL TPCO2GR
8 Cono diffusore 1 355 CPVC2
9 Estinguente (CO2) Kg 2 610 CO2
10 Supporto in acciaio tropicalizzato 1 347 SG
11 Bombola in acciaio 1 3634 SERB2C
12 Etichetta 1 626 E
13
14
Lunghezza getto erogazione 3 metri
Tempo di scarica 8 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio a 20º C 60 BAR
Carica nominale 2 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
BOMBOLA IN ACCIAIO dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3555 CM2EN 34B 110 495 6,300 decadere l’omologazione.
