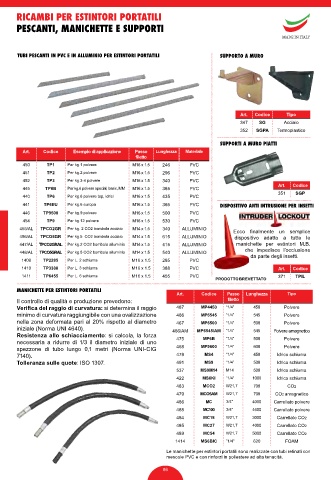

Page 84 - Catalogo_antincendio

RICAMBI PER ESTINTORI PORTATILI

PESCANTI, MANICHETTE E SUPPORTI

MADE IN ITALY

TUBI PESCANTI IN PVC E IN ALLUMINIO PER ESTINTORI PORTATILI SUPPORTO A MURO

Art. Codice Tipo
347 SG Acciaio
352 SGPA Termoplastico

SUPPORTI A MURO PIATTI
Art. Codice Esempio di applicazione Passo Lunghezza Materiale
filetto
450 TP1 Per kg.1 polvere M16 x 1.5 246 PVC
451 TP2 Per kg.2 polvere M16 x 1.5 296 PVC
452 TP3 Per kg.3-4 polvere M16 x 1.5 340 PVC
445 TP6B Per kg.6 polvere special, basic, MM M16 x 1.5 385 PVC Art. Codice
351 SGP
440 TP6 Per kg.6 polvere top, idrici M16 x 1.5 435 PVC
441 TP6EU Per kg.6 europa M16 x 1.5 365 PVC DISPOSITIVO ANTI INTRUSIONE PER INSETTI
446 TP9500 Per kg.9 polvere M16 x 1.5 500 PVC
454 TP9 Per kg.12 polvere M16 x 1.5 530 PVC
455/AL TPCO2GR Per kg. 2 CO2 bombola acciaio M14 x 1.5 340 ALLUMINIO
Ecco finalmente un semplice
456/AL TPCO5GR Per kg.5 CO2 bombola acciaio M14 x 1.5 615 ALLUMINIO dispositivo adatto a tutte le
447/AL TPCO2GRAL Per kg.2 CO2 bombola alluminio M14 x 1.5 415 ALLUMINIO manichette per estintori M.B.
448/AL TPCO5GRAL Per kg.5 CO2 bombola alluminio M14 x 1.5 540 ALLUMINIO che impedisce l’occlusione
da parte degli insetti.
1409 TP2285 Per L. 2 schiuma M16 x 1.5 285 PVC
1410 TP3388 Per L. 3 schiuma M16 x 1.5 388 PVC Art. Codice
1411 TP6455 Per L. 6 schiuma M16 x 1.5 455 PVC 371 TPIL
PRODOTTO BREVETTATO
MANICHETTE PER ESTINTORI PORTATILI
Art. Codice Passo Lunghezza Tipo
Il controllo di qualità e produzione prevedono: filetto
Verifica del raggio di curvatura: si determina il raggio 487 MP4450 “1/4” 450 Polvere
minimo di curvatura raggiungibile con una ovalizzazione 466 MP6545 “1/4” 545 Polvere
nella zona deformata pari al 20% rispetto al diametro 467 MP6500 “1/4” 500 Polvere
iniziale (Norma UNI 4640). 466/AM MP6545/AM “1/4” 545 Polvere amagnetico
Resistenza allo schiacciamento: si calcola, la forza
necessaria a ridurre di 1/3 il diametro iniziale di uno 475 MP6B “1/4” 500 Polvere
spezzone di tubo lungo 0,1 metri (Norma UNI-CIG 468 MP9600 “1/4” 600 Polvere
7140). 478 MS4 “1/4” 450 Idrico schiuma
Tolleranza sulle quote: ISO 1307. 491 MS9 “1/4” 500 Idrico schiuma
537 MS9M14 M14 500 Idrico schiuma
422 MS6KI “1/4” 1000 Idrico schiuma
483 MCO2 W21,7 700 CO2
479 MCO5AM W21,7 700 CO2 amagnetico
486 MC 3/4” 4000 Carrellato polvere
488 MC100 3/4” 4600 Carrellato polvere
484 MC18 W21,7 3000 Carrellato CO2
485 MC27 W21,7 4000 Carrellato CO2
489 MC54 W21,7 5000 Carrellato CO2
1414 MS6BIC "1/4" 620 FOAM
Le manichette per estintori portatili sono realizzate con tubi retinati con
mescole PVC e con rinforzi in poliestere ad alta tenacità.
