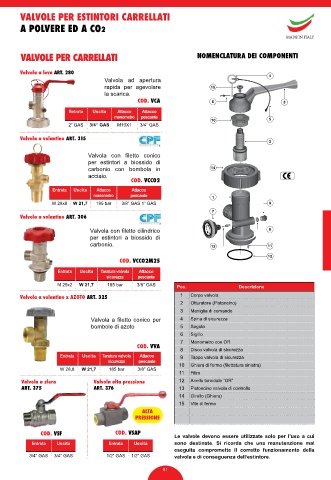

VALVOLE PER ESTINTORI CARRELLATI

A POLVERE ED A CO2

MADE IN ITALY

VALVOLE PER CARRELLATI NOMENCLATURA DEI COMPONENTI

Valvola a leva ART. 280
Valvola ad apertura
rapida per agevolare
la scarica.
COD. VCA

Entrata Uscita Attacco Attacco
manometro pescante
2” GAS 3/4” GAS M10X1 3/4” GAS

Valvola a volantino ART. 315

Valvola con filetto conico
per estintori a biossido di
carbonio con bombola in
acciaio.
COD. VCCO2
Entrata Uscita Attacco Attacco
manometro pescante
W 28x8 W 21,7 185 bar 3/8” GAS 1” GAS

Valvola a volantino ART. 306

Valvola con filetto cilindrico
per estintori a biossido di
carbonio.

COD. VCCO2M25

Entrata Uscita Taratura valvola Attacco
sicurezza pescante
M 25x2 W 21,7 185 bar 3/8” GAS Pos. Descrizione
Valvola a volantino x AZOTO ART. 325 1 Corpo valvola
2 Otturatore (Pistoncino)
3 Maniglia di comando
Valvola a filetto conico per 4 Spina di sicurezza
bombole di azoto 5 Sagola
6 Sigillo
7 Manometro con OR
COD. VVA
8 Disco valvola di sicurezza
Entrata Uscita Taratura valvola Attacco 9 Tappo valvola di sicurezza
sicurezza pescante
10 Ghiera di fermo (filettatura sinistra)
W 28,8 W 21,7 185 bar 3/8” GAS
11 Filtro
Valvola a sfera Valvola alta pressione 12 Anello toroidale “OR”
ART. 375 ART. 376 13 Pistoncino valvola di controllo
14 Girello (Ghiera)
15 Vite di fermo
ALTA
PRESSIONE

COD. VSF COD. VSAP
Le valvole devono essere utilizzate solo per l’uso a cui
Entrata Uscita Entrata Uscita sono destinate. Si ricorda che una manutenzione mal
eseguita compromette il corretto funzionamento della
3/4” GAS 3/4” GAS 1/2” GAS 1/2” GAS valvola e di conseguenza dell’estintore.
