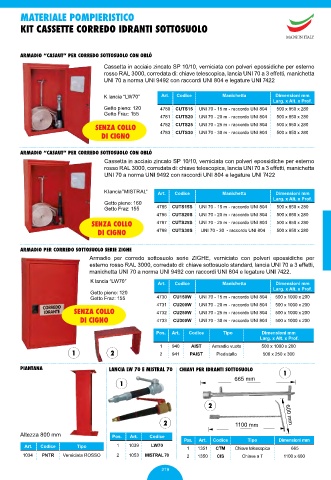

Page 218 - Catalogo_antincendio

MATERIALE POMPIERISTICO

KIT CASSETTE CORREDO IDRANTI SOTTOSUOLO

MADE IN ITALY

ARMADIO “CASAUT” PER CORREDO SOTTOSUOLO CON OBLÒ

Cassetta in acciaio zincato SP 10/10, verniciata con polveri epossidiche per esterno
rosso RAL 3000, corredata di: chiave telescopica, lancia UNI 70 a 3 effetti, manichetta
UNI 70 a norma UNI 9492 con raccordi UNI 804 e legature UNI 7422

K lancia “LW70” Art. Codice Manichetta Dimensioni mm
Larg. x Alt. x Prof.
Getto pieno: 120 4780 CUTS15 UNI 70 - 15 m - raccordo UNI 804 500 x 850 x 280
Getto Fraz: 155 4781 CUTS20 UNI 70 - 20 m - raccordo UNI 804 500 x 850 x 280

SENZA COLLO 4782 CUTS25 UNI 70 - 25 m - raccordo UNI 804 500 x 850 x 280
DI CIGNO 4783 CUTS30 UNI 70 - 30 m - raccordo UNI 804 500 x 850 x 280

ARMADIO “CASAUT” PER CORREDO SOTTOSUOLO CON OBLÒ
Cassetta in acciaio zincato SP 10/10, verniciata con polveri epossidiche per esterno
rosso RAL 3000, corredata di: chiave telescopica, lancia UNI 70 a 3 effetti, manichetta
UNI 70 a norma UNI 9492 con raccordi UNI 804 e legature UNI 7422

K lancia “MISTRAL” Art. Codice Manichetta Dimensioni mm
Larg. x Alt. x Prof.
Getto pieno: 160
Getto Fraz: 155 4785 CUTS15S UNI 70 - 15 m - raccordo UNI 804 500 x 850 x 280
4786 CUTS20S UNI 70 - 20 m - raccordo UNI 804 500 x 850 x 280
SENZA COLLO 4787 CUTS25S UNI 70 - 25 m - raccordo UNI 804 500 x 850 x 280
DI CIGNO 4788 CUTS30S UNI 70 - 30 - raccordo UNI 804 500 x 850 x 280

ARMADIO PER CORREDO SOTTOSUOLO SERIE ZIGHE
Armadio per corredo sottosuolo serie ZIGHE, verniciato con polveri epossidiche per
esterno rosso RAL 3000, corredato di: chiave sottosuolo standard, lancia UNI 70 a 3 effetti,
manichetta UNI 70 a norma UNI 9492 con raccordi UNI 804 e legature UNI 7422.
K lancia “LW70” Art. Codice Manichetta Dimensioni mm
Larg. x Alt. x Prof.
Getto pieno: 120
Getto Fraz: 155 4730 CU150W UNI 70 - 15 m - raccordo UNI 804 500 x 1000 x 200
4731 CU200W UNI 70 - 20 m - raccordo UNI 804 500 x 1000 x 200
SENZA COLLO 4732 CU250W UNI 70 - 25 m - raccordo UNI 804 500 x 1000 x 200
DI CIGNO 4733 CU300W UNI 70 - 30 m - raccordo UNI 804 500 x 1000 x 200

Pos. Art. Codice Tipo Dimensioni mm
Larg. x Alt. x Prof.
1 940 AIST Armadio vuoto 500 x 1000 x 200
1 2 2 941 PAIST Piedistallo 500 x 250 x 300

PIANTANA LANCIA LW 70 E MISTRAL 70 CHIAVI PER IDRANTI SOTTOSUOLO 1
665 mm
1

2

2 1100 mm 600 mm
Altezza 800 mm Pos. Art. Codice
Pos. Art. Codice Tipo Dimensioni mm
Art. Codice Tipo 1 1039 LW70 1 1351 CTM Chiave telescopica 665
1034 PNTR Verniciata ROSSO 2 1053 MISTRAL 70 2 1350 CIS Chiave a T 1100 x 600

219
