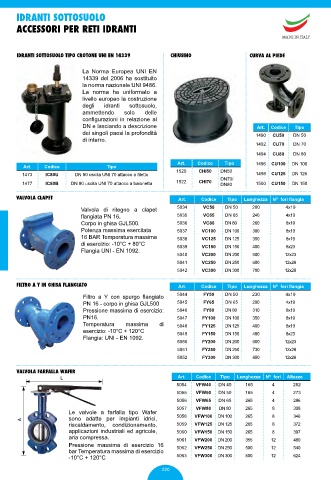

Page 219 - Catalogo_antincendio

IDRANTI SOTTOSUOLO

ACCESSORI PER RETI IDRANTI

MADE IN ITALY

IDRANTI SOTTOSUOLO TIPO CROTONE UNI EN 14339 CHIUSINO CURVA AL PIEDE

La Norma Europea UNI EN
14339 del 2006 ha sostituito
la norma nazionale UNI 9486.
La norma ha uniformato a
livello europeo la costruzione
degli idranti sottosuolo,
ammettendo solo delle
configurazioni in relazione al
DN e lasciando a descrizione Art. Codice Tipo
dei singoli paesi la profondità 1490 CU50 DN 50
di interro.
1492 CU70 DN 70
1494 CU80 DN 80
Art. Codice Tipo 1496 CU100 DN 100
Art. Codice Tipo
1520 CHI50 DN50
1473 IC80U DN 80 uscita UNI 70 attacco a filetto DN70/ 1498 CU125 DN 125
1477 IC80B DN 80 uscita UNI 70 attacco a baionetta 1522 CHI70 DN80 1500 CU150 DN 150
VALVOLA CLAPET Art. Codice Tipo Lunghezza N fori flangia
O
Valvola di ritegno a clapet 5034 VC50 DN 50 200 4x19
flangiata PN 16. 5035 VC65 DN 65 240 4x19
Corpo in ghisa GJL500. 5036 VC80 DN 80 260 8x19
Potenza massima esercitata 5037 VC100 DN 100 300 8x19
16 BAR Temperatura massima 5038 VC125 DN 125 350 8x19
di esercizio: -10°C + 80°C 5039 VC150 DN 150 400 8x23
Flangia UNI - EN 1092.
5040 VC200 DN 200 500 12x23
5041 VC250 DN 250 600 12x28
5042 VC300 DN 300 700 12x28

FILTRO A Y IN GHISA FLANGIATO Art. Codice Tipo Lunghezza N fori flangia
O
Filtro a Y con spurgo flangiato 5044 FY50 DN 50 230 4x19
PN 16 - corpo in ghisa GJL500 5045 FY65 DN 65 290 4x19
Pressione massima di esercizio: 5046 FY80 DN 80 310 8x19
PN16. 5047 FY100 DN 100 350 8x19
Temperatura massima di 5048 FY125 DN 125 400 8x19
esercizio: -10°C + 120°C 5049 FY150 DN 150 480 8x23
Flangia: UNI - EN 1092.
5050 FY200 DN 200 600 12x23
5051 FY250 DN 250 730 12x28
5052 FY300 DN 300 850 12x28

VALVOLA FARFALLA WAFER
O
L Art. Codice Tipo Lunghezza N fori Altezza
5054 VFW40 DN 40 165 4 252
5055 VFW50 DN 50 165 4 273
5056 VFW65 DN 65 265 4 296
5057 VFW80 DN 80 265 8 308
Le valvole a farfalla tipo Wafer
sono adatte per impianti idrici, 5058 VFW100 DN 100 265 8 346
A
riscaldamento, condizionamento, 5059 VFW125 DN 125 265 8 372
applicazioni industriali ed agricole, 5060 VFW150 DN 150 265 8 397
aria compressa. 5061 VFW200 DN 200 355 12 480
Pressione massima di esercizio 16 5062 VFW250 DN 250 500 12 540
bar Temperatura massima di esercizio
-10°C + 120°C 5063 VFW300 DN 300 500 12 624
