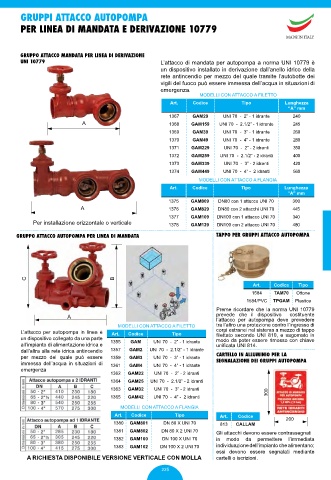

Page 224 - Catalogo_antincendio

GRUPPI ATTACCO AUTOPOMPA

PER LINEA DI MANDATA E DERIVAZIONE 10779

MADE IN ITALY

GRUPPO ATTACCO MANDATA PER LINEA DI DERIVAZIONE
UNI 10779 L’attacco di mandata per autopompa a norma UNI 10779 è
un dispositivo installato in derivazione dall’anello idrico della
rete antincendio per mezzo del quale tramite l’autobotte dei
vigili del fuoco può essere immessa dell’acqua in situazioni di
emergenza.
MODELLI CON ATTACCO A FILETTO
Art. Codice Tipo Lunghezza
“A” mm
1367 GAM29 UNI 70 - 2” - 1 idrante 240
A 1368 GAM159 UNI 70 - 2.1/2” - 1 idrante 245
1369 GAM39 UNI 70 - 3” - 1 idrante 260
1370 GAM49 UNI 70 - 4” - 1 idrante 280
1371 GAM229 UNI 70 - 2” - 2 idranti 350
1372 GAM259 UNI 70 - 2.1/2” - 2 idranti 400
1373 GAM339 UNI 70 - 3” - 2 idranti 420
1374 GAM449 UNI 70 - 4” - 2 idranti 560
MODELLI CON ATTACCO A FLANGIA
Art. Codice Tipo Lunghezza
“A” mm
1375 GAM809 DN80 con 1 attacco UNI 70 300
A 1376 GAM829 DN80 con 2 attacchi UNI 70 445
1377 GAM109 DN100 con 1 attacco UNI 70 340
Per installazione orizzontale o verticale 1378 GAM129 DN100 con 2 attacco UNI 70 480

GRUPPO ATTACCO AUTOPOMPA PER LINEA DI MANDATA TAPPO PER GRUPPI ATTACCO AUTOPOMPA

C B
Art. Codice Tipo
1584 TAM70 Ottone
1584/PVC TPGAM Plastica
Preme ricordare che la norma UNI 10779
A prevede che il dispositivo costituente
l’attacco per autopompa deve prevedere
MODELLI CON ATTACCO A FILETTO tra l’altro una protezione contro l’ingresso di
L’attacco per autopompa in linea è Art. Codice Tipo corpi estranei nel sistema a mezzo di tappo
un dispositivo collegato da una parte filettato secondo UNI 810, e sagomato in
modo da poter essere rimosso con chiave
all’impianto di alimentazione idrica e 1355 GAM UNI 70 - 2” - 1 idrante unificata UNI 814.
dall’altra alla rete idrica antincendio 1357 GAM2 UNI 70 - 2.1/2” - 1 idrante
per mezzo del quale può essere 1359 GAM3 UNI 70 - 3” - 1 idrante CARTELLO IN ALLUMINIO PER LA
immessa dell’acqua in situazioni di 1361 GAM4 UNI 70 - 4” - 1 idrante SEGNALAZIONE DEI GRUPPI AUTOPOMPA
emergenza
1362 GAM22 UNI 70 - 2” - 2 idranti
1364 GAM25 UNI 70 - 2.1/2” - 2 idranti
1363 GAM32 UNI 70 - 3” - 2 idranti 300
1365 GAM42 UNI 70 - 4” - 2 idranti

MODELLI CON ATTACCO A FLANGIA
Art. Codice Tipo Art. Codice
1380 GAM801 DN 80 X UNI 70 813 CALLAM 200
1381 GAM802 DN 80 X 2 UNI 70 Gli attacchi devono essere contrassegnati
1382 GAM100 DN 100 X UNI 70 in modo da permettere l’immediata
1383 GAM102 DN 100 X 2 UNI 70 individuazione dell’impianto che alimentano;
essi devono essere segnalati mediante
A RICHIESTA DISPONIBILE VERSIONE VERTICALE CON MOLLA cartelli o iscrizioni.
225
