Page 24 - Catalogo_antincendio

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

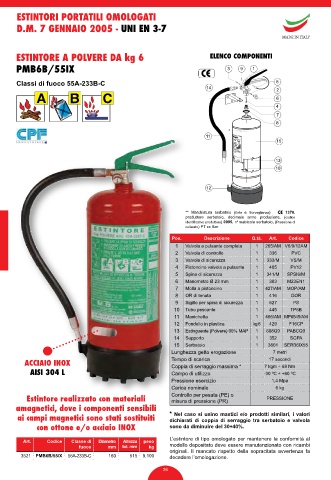

ESTINTORE A POLVERE DA kg 6 ELENCO COMPONENTI

PMB6B/55IX

Classi di fuoco 55A-233B-C

A B C

AMAGNETICO

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265/AM V6/9/12AM
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333/M VS/M
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341/M SPSI6/M
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla a pistoncino 1 427/AM MOP/AM
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 445 TP6B
11 Manichetta 1 466/AM MP6545/AM
12 Fondello in plastica kg 6 429 F16CP
13 Estinguente (Polvere) 90% MAP 1 608Q9 PABCQ9
14 Supporto 1 352 SGPA
15 Serbatoio 1 3601 SERB6IX55
Lunghezza getto erogazione 7 metri
17 secondi
ACCIAIO INOX Tempo di scarica 7 kgm ÷ 68 Nm
Coppia di serraggio massima *
AISI 304 L Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 6 kg
Estintore realizzato con materiali Controllo per pesata (PE) o PRESSIONE
misura di pressione (PR)
amagnetici, dove i componenti sensibili
ai campi magnetici sono stati sostituiti * Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
con ottone e/o acciaio INOX sono da diminuire del 30÷40%.

L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3521 PMB6B/55IX 55A-233B-C 160 515 9,100 decadere l’omologazione.

26
