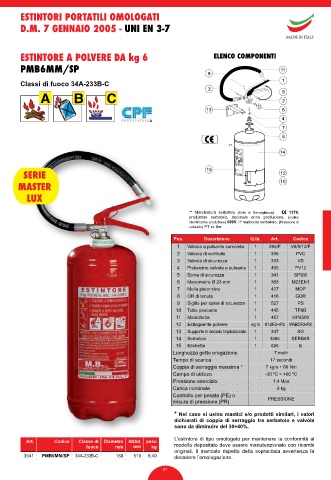

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A POLVERE DA kg 6 ELENCO COMPONENTI

PMB6MM/SP

Classi di fuoco 34A-233B-C

A B C

SERIE

MASTER
LUX

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265/F V6/9/12/F
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 445 TP6B
11 Manichetta 1 467 MP6500
12 Estinguente polvere kg 6 612F2--P2 PABCF2-P2
13 Supporto in acciaio tropicalizzato 1 347 SG
14 Serbatoio 1 3595 SERB6B
15 Etichetta 1 626 E
Lunghezza getto erogazione 7 metri
Tempo di scarica 17 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 6 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Alt.tot. peso
fuoco mm mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3541 PMB6MM/SP 34A-233B-C 160 510 9,40 decadere l’omologazione.

21
