ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

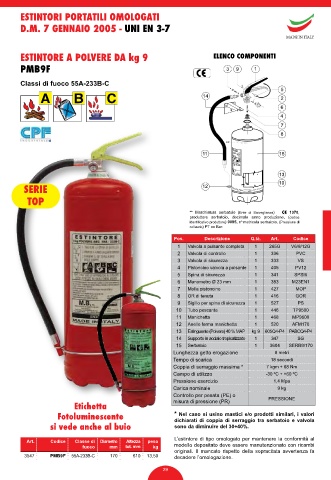

ESTINTORE A POLVERE DA kg 9 ELENCO COMPONENTI

PMB9F

Classi di fuoco 55A-233B-C

A B C

SERIE

TOP

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265G V6/9/12G
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 446 TP9500
11 Manichetta 1 468 MP9600
12 Anello ferma manichetta 1 520 AFM170
13 Estinguente (Polvere) 40 % MAP kg 9 605Q4-P4 PABCQ4-P4
14 Supporto in acciaio tropicalizzato 1 347 SG
15 Serbatoio 1 3604 SERB9/170
Lunghezza getto erogazione 8 metri
Tempo di scarica 18 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 9 kg
Controllo per pesata (PE) o PRESSIONE
Etichetta misura di pressione (PR)
Fotoluminescente * Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
si vede anche al buio sono da diminuire del 30÷40%.

L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3547 PMB9F 55A-233B-C 170 610 13,50 decadere l’omologazione.
