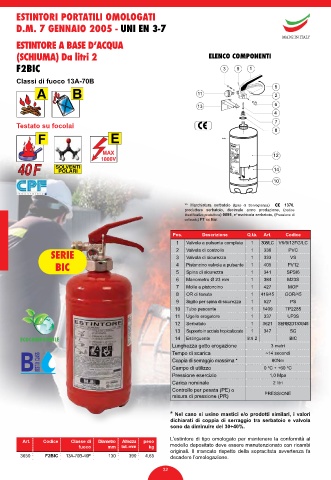

Page 30 - Catalogo_antincendio

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY
ESTINTORE A BASE D’ACQUA
(SCHIUMA) Da litri 2 ELENCO COMPONENTI

F2BIC

Classi di fuoco 13A-70B
A B

Testato su focolai
E

MAX
1000V

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 308/LC V6/9/12FG/LC
SERIE 2 Valvola di controllo 1 1 336 PVC
3
VS
333
Valvola di sicurezza
BIC 4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 384 M23S
7 Molla a pistoncino 1 427 MOP
8 OR di tenuta 1 416/45 GOR/45
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 1409 TP2285
11 Ugello erogatore 1 337 UP3S
12 Serbatoio 1 3621 SERB2D130G45
13 Supporto in acciaio tropicalizzato 1 347 SG
ECOCOMPATIBILE 14 Estinguente litri 2 BIC ECOCOMPATIBILE
Lunghezza getto erogazione 3 metri
Tempo di scarica ~14 secondi
Coppia di serraggio massima * 80Nm
Campo di utilizzo 0 ºC ÷ +60 ºC
Pressione esercizio 1,0 Mpa
Carica nominale 2 litri
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3650 F2BIC 13A-70B-40F 130 390 4,65 decadere l’omologazione.

32
