Page 32 - Catalogo_antincendio

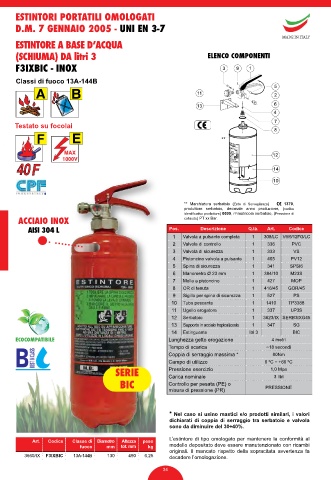

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY
ESTINTORE A BASE D’ACQUA
(SCHIUMA) DA litri 3 ELENCO COMPONENTI

F3IXBIC - INOX

Classi di fuoco 13A-144B
A B

Testato su focolai
E

MAX
1000V

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
ACCIAIO INOX collaudo) PT xx Bar.
AISI 304 L Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 308/LC V6/9/12FG/LC
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 384/10 M23S
7 Molla a pistoncino 1 427 MOP
8 OR di tenuta 1 416/45 GOR/45
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 1410 TP3388
11 Ugello erogatore 1 337 UP3S
12 Serbatoio 1 3623/IX SERB3IXG45
13 Supporto in acciaio tropicalizzato 1 347 SG
14 Estinguente litri 3 BIC
ECOCOMPATIBILE Lunghezza getto erogazione 4 metri ECOCOMPATIBILE
Tempo di scarica ~18 secondi
Coppia di serraggio massima * 80Nm
Campo di utilizzo 0 ºC ÷ +60 ºC
SERIE Pressione esercizio 1,0 Mpa
Carica nominale
3 litri
BIC Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3660/IX F3IXBIC 13A-144B 130 490 6,25 decadere l’omologazione.

34
