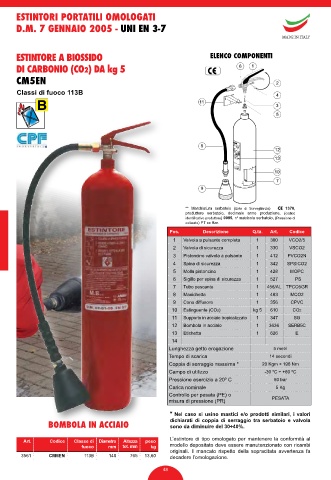

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A BIOSSIDO ELENCO COMPONENTI

DI CARBONIO (CO2) DA kg 5
CM5EN

Classi di fuoco 113B
B

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 300 VCO2/5
2 Valvola di sicurezza 1 330 VSCO2
3 Pistoncino valvola a pulsante 1 412 PVCO2N
4 Spina di sicurezza 1 342 SPSICO2
5 Molla pistoncino 1 428 MOPC
6 Sigillo per spina di sicurezza 1 527 PS
7 Tubo pescante 1 456/AL TPCO5GR
8 Manichetta 1 483 MCO2
9 Cono diffusore 1 356 CPVC
10 Estinguente (CO2) kg 5 610 CO2
11 Supporto in acciaio tropicalizzato 1 347 SG
12 Bombola in acciaio 1 3636 SERB5C
13 Etichetta 1 626 E
14
Lunghezza getto erogazione 5 metri
Tempo di scarica 14 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio a 20º C 60 bar
Carica nominale 5 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
BOMBOLA IN ACCIAIO dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3561 CM5EN 113B 140 765 13,60 decadere l’omologazione.
