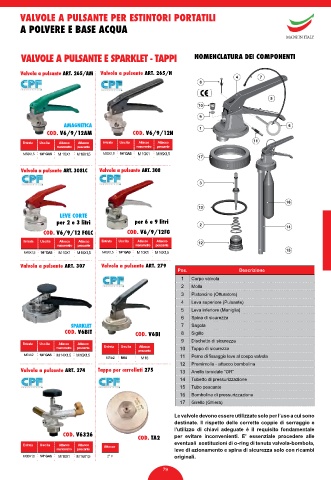

VALVOLE A PULSANTE PER ESTINTORI PORTATILI

A POLVERE E BASE ACQUA

MADE IN ITALY

NOMENCLATURA DEI COMPONENTI VALVOLE A PULSANTE E SPARKLET - TAPPI NOMENCLATURA DEI COMPONENTI

Valvola a pulsante ART. 265/AM Valvola a pulsante ART. 265/N
4 7
8

5
10

9
AMAGNETICA 6
COD. V6/9/12AM COD. V6/9/12N 1

Entrata Uscita Attacco Attacco Entrata Uscita Attacco Attacco 11
manometro pescante manometro pescante
M30X1,5 1/4” GAS M 10X1 M 16X1,5 M30X1,5 1/4” GAS M 10X1 M 16X1,5
17

Valvola a pulsante ART. 308LC Valvola a pulsante ART. 308

3

16
13
LEVE CORTE
per 2 e 3 litri per 6 e 9 litri
2 14
COD. V6/9/12 FGLC COD. V6/9/12FG
Entrata Uscita Attacco Attacco Entrata Uscita Attacco Attacco 12
manometro pescante manometro pescante
15
M45X1,5 1/4” GAS M 10X1 M 16X1,5 M45X1,5 1/4” GAS M 10X1 M 16X1,5

Valvola a pulsante ART. 307 Valvola a pulsante ART. 279
Pos. Descrizione
1 Corpo valvola
2 Molla
3 Pistoncino (Otturatore)
4 Leva superiore (Pulsante)
5 Leva inferiore (Maniglia)
6 Spina di sicurezza
SPARKLET 7 Sagola
COD. V6BIT COD. V6BI 8 Sigillo
9 Dischetto di sicurezza
Entrata Uscita Attacco Attacco
manometro pescante Entrata Uscita Attacco 10 Tappo di sicurezza
pescante
M74X2 1/4” GAS M 14X1,5 M 16X1,5 11 Perno di fissaggio leve al coepo valvola
M74x2 M14 M 16
12 Premimolla - attacco bombolina
Valvola a pulsante ART. 274 Tappo per carrellati 275 13 Anello toroidale “OR”
14 Tubetto di pressurizzazione
15 Tubo pescante
16 Bombolina di pressurizzazione
17 Girello (Ghiera)
Le valvole devono essere utilizzate solo per l’uso a cui sono
destinate. Il rispetto delle corrette coppie di serraggio e
l’utilizzo di chiavi adeguate è il requisito fondamentale
COD. V6326 per evitare inconvenienti. E’ essenziale procedere alle
COD. TA2
Entrata Uscita Attacco Attacco Attacco eventuali sostituzioni di o-ring di tenuta valvola-bombola,
manometro pescante leve di azionamento e spina di sicurezza solo con ricambi
M30X1,5 1/4” GAS M 10X1 M 16X1,5 2” F originali.
