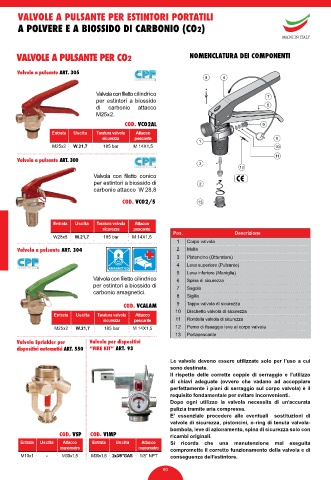

VALVOLE A PULSANTE PER ESTINTORI PORTATILI

A POLVERE E A BIOSSIDO DI CARBONIO (CO2)

MADE IN ITALY

VALVOLE A PULSANTE PER CO2 NOMENCLATURA DEI COMPONENTI

Valvola a pulsante ART. 305

Valvola con filetto cilindrico
per estintori a biossido
di carbonio attacco
M25x2.
COD. VCO2AL
Entrata Uscita Taratura valvola Attacco
sicurezza pescante
M25x2 W.21,7 185 bar M 14X1,5

Valvola a pulsante ART. 300

Valvola con filetto conico
per estintori a biossido di
carbonio attacco W 28,8
COD. VCO2/5

Entrata Uscita Taratura valvola Attacco
sicurezza pescante
Pos. Descrizione
W28x8 W.21,7 185 bar M 14X1,5
1 Corpo valvola
Valvola a pulsante ART. 304 2 Molla
3 Pistoncino (Otturatore)
4 Leva superiore (Pulsante)
5 Leva inferiore (Maniglia)
Valvola con filetto cilindrico 6 Spina di sicurezza
per estintori a biossido di 7 Sagola
carbonio amagnetici.
8 Sigillo
COD. VCALAM 9 Tappo valvola di sicurezza
10 Dischetto valvola di sicurezza
Entrata Uscita Taratura valvola Attacco
sicurezza pescante 11 Rondella valvola di sicurezza
M25x2 W.21,7 185 bar M 14X1,5 12 Perno di fissaggio leve al corpo valvola
13 Portapescante
Valvola Sprinkler per Valvola per dispositivi
dispositivi automatici ART. 550 “FIRE KIT” ART. 93
Le valvole devono essere utilizzate solo per l’uso a cui
sono destinate.
Il rispetto delle corrette coppie di serraggio e l’utilizzo
di chiavi adeguate (ovvero che vadano ad accoppiare
perfettamente i piani di serraggio sul corpo valvola) è il
requisito fondamentale per evitare inconvenienti.
Dopo ogni utilizzo la valvola necessita di un’accurata
pulizia tramite aria compressa.
E’ essenziale procedere alle eventuali sostituzioni di
valvole di sicurezza, pistoncini, o-ring di tenuta valvola-
bombola, leve di azionamento, spina di sicurezza solo con
COD. VSP COD. VIMP ricambi originali.
Entrata Uscita Attacco Entrata Uscita Attacco Si ricorda che una manutenzione mal eseguita
manometro manometro compromette il corretto funzionamento della valvola e di
M10x1 - M30x1,5 M30x1,5 2x3/8”GAS 1/8” NPT conseguenza dell’estintore.
