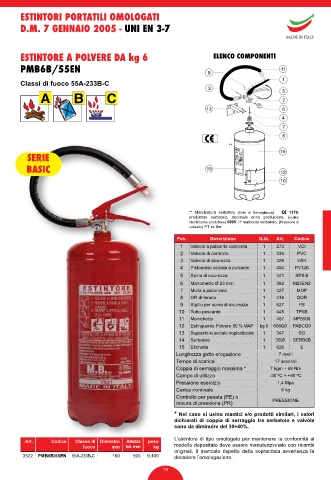

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A POLVERE DA kg 6 ELENCO COMPONENTI

PMB6B/55EN

Classi di fuoco 55A-233B-C

A B C

SERIE

BASIC

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 273 VCI
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 329 VSK
4 Pistoncino valvola a pulsante 1 404 PV12K
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 382 M23EN2
7 Molla a pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 445 TP6B
11 Manichetta 1 467 MP6500
12 Estinguente Polvere 90 % MAP kg 6 608Q9 PABCQ9
13 Supporto in acciaio tropicalizzato 1 347 SG
14 Serbatoio 1 3595 SERB6B
15 Etichetta 1 626 E
Lunghezza getto erogazione 7 metri
Tempo di scarica 17 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 6 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE
* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3522 PMB6B/55EN 55A-233B-C 160 505 9,400 decadere l’omologazione.

19
