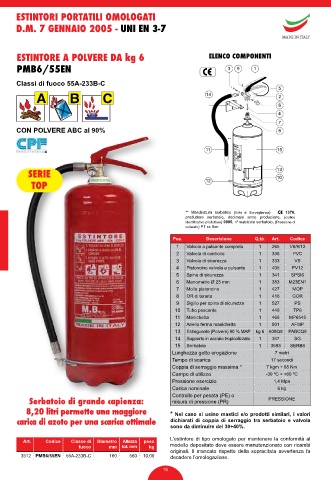

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A POLVERE DA kg 6 ELENCO COMPONENTI
ELENCO DEI COMPONENTI
PMB6/55EN

Classi di fuoco 55A-233B-C

A B C

CON POLVERE ABC al 90%

SERIE
TOP

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265 V6/9/12
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 440 TP6
11 Manichetta 1 466 MP6545
12 Anello ferma manichetta 1 501 AFMP
13 Estinguente (Polvere) 90 % MAP kg 6 608Q9 PABCQ9
14 Supporto in acciaio tropicalizzato 1 347 SG
15 Serbatoio 1 3593 SERB6
Lunghezza getto erogazione 7 metri
Tempo di scarica 17 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 6 kg
Controllo per pesata (PE) o
Serbatoio di grande capienza: misura di pressione (PR) PRESSIONE
8,20 litri permette una maggiore * Nel caso si usino mastici e/o prodotti similari, i valori
carica di azoto per una scarica ottimale dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3512 PMB6/55EN 55A-233B-C 160 560 10,00 decadere l’omologazione.
