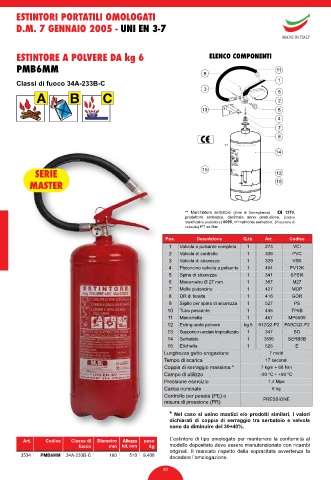

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A POLVERE DA kg 6 ELENCO COMPONENTI

PMB6MM

Classi di fuoco 34A-233B-C

A B C

SERIE
MASTER

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 273 VCI
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 329 VSK
4 Pistoncino valvola a pulsante 1 404 PV12K
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 27 mm 1 387 M27
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 445 TP6B
11 Manichetta 1 467 MP6500
12 Estinguente polvere kg 6 612Q2-P2 PABCQ2-P2
13 Supporto in acciaio tropicalizzato 1 347 SG
14 Serbatoio 1 3595 SERB6B
15 Etichetta 1 626 E
Lunghezza getto erogazione 7 metri
Tempo di scarica 17 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 6 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3534 PMB6MM 34A-233B-C 160 510 9,400 decadere l’omologazione.
