Page 201 - Catalogo_antincendio

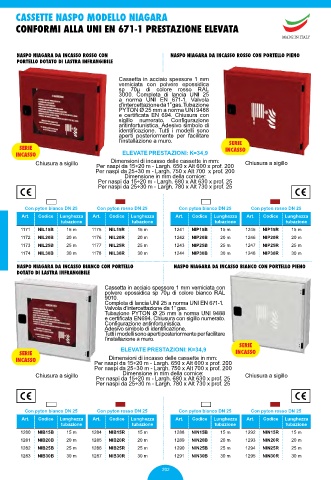

CASSETTE NASPO MODELLO NIAGARA

CONFORMI ALLA UNI EN 671-1 PRESTAZIONE ELEVATA

MADE IN ITALY

NASPO NIAGARA DA INCASSO ROSSO CON NASPO NIAGARA DA INCASSO ROSSO CON PORTELLO PIENO
PORTELLO DOTATO DI LASTRA INFRANGIBILE

Cassetta in acciaio spessore 1 mm
verniciata con polvere epossidica
sp 70µ di colore rosso RAL
3000. Completa di lancia UNI 25
a norma UNI EN 671-1. Valvola
d’intercettazione da 1” gas. Tubazione
PYTON Ø 25 mm a norma UNI 9488
e certificata EN 694. Chiusura con
sigillo numerato. Configurazione
antinfortunistica. Adesivo simbolo di
identificazione. Tutti i modelli sono
aperti posteriormente per facilitare
l’installazione a muro. SERIE
SERIE INCASSO
INCASSO ELEVATE PRESTAZIONI: K=34,9
Dimensioni di incasso delle cassette in mm:
Chiusura a sigillo Per naspi da 15÷20 m - Largh. 650 x Alt 600 x prof. 200 Chiusura a sigillo
Per naspi da 25÷30 m - Largh. 750 x Alt 700 x prof. 200
Dimensione in mm della cornice:
Per naspi da 15÷20 m - Largh. 680 x Alt 630 x prof. 25
Per naspi da 25÷30 m - Largh. 780 x Alt 730 x prof. 25

Con pyton bianco DN 25 Con pyton rosso DN 25 Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione tubazione tubazione
1171 NIL15B 15 m 1175 NIL15R 15 m 1241 NIP15B 15 m 1245 NIP15R 15 m
1172 NIL20B 20 m 1176 NIL20R 20 m 1242 NIP20B 20 m 1246 NIP20R 20 m
1173 NIL25B 25 m 1177 NIL25R 25 m 1243 NIP25B 25 m 1247 NIP25R 25 m
1174 NIL30B 30 m 1178 NIL30R 30 m 1244 NIP30B 30 m 1248 NIP30R 30 m

NASPO NIAGARA DA INCASSO BIANCO CON PORTELLO NASPO NIAGARA DA INCASSO BIANCO CON PORTELLO PIENO
DOTATO DI LASTRA INFRANGIBILE

Cassetta in acciaio spessore 1 mm verniciata con
polvere epossidica sp 70μ di colore bianco RAL
9010.
Completa di lancia UNI 25 a norma UNI EN 671-1.
Valvola d’intercettazione da 1” gas.
Tubazione PYTON Ø 25 mm a norma UNI 9488
e certificata EN694. Chiusura con sigillo numerato.
Configurazione antinfortunistica.
Adesivo simbolo di identificazione.
Tutti i modelli sono aperti posteriormente per facilitare
l’installazione a muro.
SERIE
ELEVATE PRESTAZIONI: K=34,9
SERIE INCASSO
Dimensioni di incasso delle cassette in mm:
INCASSO Per naspi da 15÷20 m - Largh. 650 x Alt 600 x prof. 200
Per naspi da 25÷30 m - Largh. 750 x Alt 700 x prof. 200
Dimensione in mm della cornice:
Chiusura a sigillo Per naspi da 15÷20 m - Largh. 680 x Alt 630 x prof. 25 Chiusura a sigillo
Per naspi da 25÷30 m - Largh. 780 x Alt 730 x prof. 25

Con pyton bianco DN 25 Con pyton rosso DN 25 Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione tubazione tubazione
1280 NIB15B 15 m 1284 NIB15R 15 m 1288 NIN15B 15 m 1292 NIN15R 15 m
1281 NIB20B 20 m 1285 NIB20R 20 m 1289 NIN20B 20 m 1293 NIN20R 20 m
1282 NIB25B 25 m 1286 NIB25R 25 m 1290 NIN25B 25 m 1294 NIN25R 25 m
1283 NIB30B 30 m 1287 NIB30R 30 m 1291 NIN30B 30 m 1295 NIN30R 30 m

202
