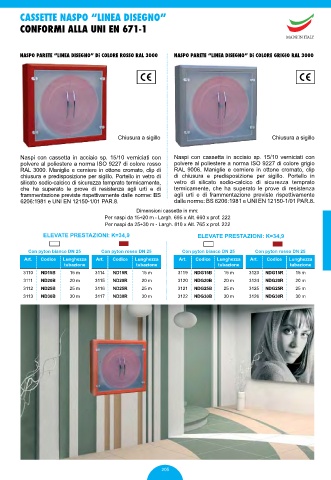

CASSETTE NASPO “LINEA DISEGNO”

CONFORMI ALLA UNI EN 671-1

MADE IN ITALY

NASPO PARETE “LINEA DISEGNO” Di COLORE ROSSO RAL 3000 NASPO PARETE “LINEA DISEGNO” Di COLORE GRIGIO RAL 3000

Chiusura a sigillo Chiusura a sigillo

Naspi con cassetta in acciaio sp. 15/10 verniciati con Naspi con cassetta in acciaio sp. 15/10 verniciati con
polvere al poliestere a norma ISO 9227 di colore rosso polvere al poliestere a norma ISO 9227 di colore grigio
RAL 3000. Maniglie e cerniere in ottone cromato, clip di RAL 9006. Maniglie e cerniere in ottone cromato, clip
chiusura e predisposizione per sigillo. Portello in vetro di di chiusura e predisposizione per sigillo. Portello in
silicato sodio-calcico di sicurezza temprato termicamente, vetro di silicato sodio-calcico di sicurezza temprato
che ha superato le prove di resistenza agli urti e di termicamente, che ha superato le prove di resistenza
frammentazione previste rispettivamente dalle norme: BS agli urti e di frammentazione previste rispettivamente
6206:1981 e UNI EN 12150-1/01 PAR.8. dalle norme: BS 6206:1981 e UNI EN 12150-1/01 PAR.8.
Dimensioni cassette in mm:
Per naspi da 15÷20 m - Largh. 695 x Alt. 660 x prof. 222
Per naspi da 25÷30 m - Largh. 810 x Alt. 765 x prof. 222

ELEVATE PRESTAZIONI: K=34,9 ELEVATE PRESTAZIONI: K=34,9

Con pyton bianco DN 25 Con pyton rosso DN 25 Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione tubazione tubazione
3110 ND15B 15 m 3114 ND15R 15 m 3119 NDG15B 15 m 3123 NDG15R 15 m
3111 ND20B 20 m 3115 ND20R 20 m 3120 NDG20B 20 m 3124 NDG20R 20 m
3112 ND25B 25 m 3116 ND25R 25 m 3121 NDG25B 25 m 3125 NDG25R 25 m
3113 ND30B 30 m 3117 ND30R 30 m 3122 NDG30B 30 m 3126 NDG30R 30 m
