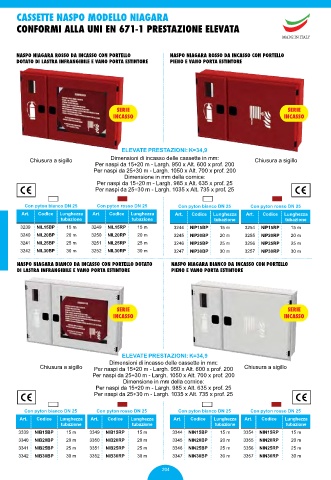

Page 203 - Catalogo_antincendio

CASSETTE NASPO MODELLO NIAGARA

CONFORMI ALLA UNI EN 671-1 PRESTAZIONE ELEVATA

MADE IN ITALY

NASPO NIAGARA ROSSO DA INCASSO CON PORTELLO NASPO NIAGARA ROSSO DA INCASSO CON PORTELLO
DOTATO DI LASTRA INFRANGIBILE E VANO PORTA ESTINTORE PIENO E VANO PORTA ESTINTORE

SERIE SERIE
INCASSO INCASSO

ELEVATE PRESTAZIONI: K=34,9
Chiusura a sigillo Dimensioni di incasso delle cassette in mm: Chiusura a sigillo
Per naspi da 15÷20 m - Largh. 950 x Alt. 600 x prof. 200
Per naspi da 25÷30 m - Largh. 1050 x Alt. 700 x prof. 200
Dimensione in mm della cornice:
Per naspi da 15÷20 m - Largh. 985 x Alt. 635 x prof. 25
Per naspi da 25÷30 m - Largh. 1035 x Alt. 735 x prof. 25

Con pyton bianco DN 25 Con pyton rosso DN 25 Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione tubazione tubazione
3239 NIL15BP 15 m 3249 NIL15RP 15 m 3244 NIP15BP 15 m 3254 NIP15RP 15 m
3240 NIL20BP 20 m 3250 NIL20RP 20 m 3245 NIP20BP 20 m 3255 NIP20RP 20 m
3241 NIL25BP 25 m 3251 NIL25RP 25 m 3246 NIP25BP 25 m 3256 NIP25RP 25 m
3242 NIL30BP 30 m 3252 NIL30RP 30 m 3247 NIP30BP 30 m 3257 NIP30RP 30 m

NASPO NIAGARA BIANCO DA INCASSO CON PORTELLO DOTATO NASPO NIAGARA BIANCO DA INCASSO CON PORTELLO
DI LASTRA INFRANGIBILE E VANO PORTA ESTINTORE PIENO E VANO PORTA ESTINTORE

SERIE SERIE
INCASSO INCASSO

ELEVATE PRESTAZIONI: K=34,9
Dimensioni di incasso delle cassette in mm:
Chiusura a sigillo Per naspi da 15÷20 m - Largh. 950 x Alt. 600 x prof. 200 Chiusura a sigillo
Per naspi da 25÷30 m - Largh. 1050 x Alt. 700 x prof. 200
Dimensione in mm della cornice:
Per naspi da 15÷20 m - Largh. 985 x Alt. 635 x prof. 25
Per naspi da 25÷30 m - Largh. 1035 x Alt. 735 x prof. 25

Con pyton bianco DN 25 Con pyton rosso DN 25 Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione tubazione tubazione
3339 NIB15BP 15 m 3349 NIB15RP 15 m 3344 NIN15BP 15 m 3354 NIN15RP 15 m
3340 NIB20BP 20 m 3350 NIB20RP 20 m 3345 NIN20BP 20 m 3355 NIN20RP 20 m
3341 NIB25BP 25 m 3351 NIB25RP 25 m 3346 NIN25BP 25 m 3356 NIN25RP 25 m
3342 NIB30BP 30 m 3352 NIB30RP 30 m 3347 NIN30BP 30 m 3357 NIN30RP 30 m

204
