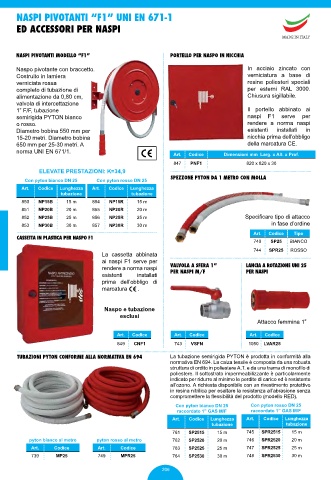

Page 205 - Catalogo_antincendio

NASPI PIVOTANTI “F1” UNI EN 671-1

ED ACCESSORI PER NASPI

MADE IN ITALY

NASPI PIVOTANTI MODELLO “F1” PORTELLO PER NASPO IN NICCHIA

Naspo pivotante con braccetto. In acciaio zincato con
Costruito in lamiera verniciatura a base di
verniciata rossa resine poliesteri speciali
completo di tubazione di per esterni RAL 3000.
alimentazione da 0,80 cm, Chiusura sigillabile.
valvola di intercettazione
1” F/F, tubazione Il portello abbinato ai
semirigida PYTON bianco naspi F1 serve per
o rosso. rendere a norma naspi
Diametro bobina 550 mm per esistenti installati in
15-20 metri. Diametro bobina nicchia prima dell’obbligo
650 mm per 25-30 metri. A della marcatura CE.
norma UNI EN 671/1.
Art. Codice Dimensioni mm Larg. x Alt. x Prof.
847 PNF1 820 x 820 x 30
ELEVATE PRESTAZIONI: K=34,9
SPEZZONE PYTON DA 1 METRO CON MOLLA
Con pyton bianco DN 25 Con pyton rosso DN 25
Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione
850 NP15B 15 m 854 NP15R 15 m
851 NP20B 20 m 855 NP20R 20 m
852 NP25B 25 m 856 NP25R 25 m Specificare tipo di attacco
853 NP30B 30 m 857 NP30R 30 m in fase d’ordine
Art. Codice Tipo
CASSETTA IN PLASTICA PER NASPO F1
740 SP25 BIANCO
744 SPR25 ROSSO
La cassetta abbinata
ai naspi F1 serve per
rendere a norma naspi VALVOLA A SFERA 1” LANCIA A ROTAZIONE UNI 25
PER NASPI M/F
PER NASPI
esistenti installati
prima dell’obbligo di
marcatura .

Naspo e tubazione
esclusi
Attacco femmina 1”

Art. Codice Art. Codice Art. Codice
849 CNF1 743 VSFN 1050 LVAR25
TUBAZIONI PYTON CONFORME ALLA NORMATIVA EN 694 La tubazione semirigida PYTON è prodotta in conformità alla
normativa EN 694. La calza tessile è composta da una robusta
struttura di ordito in poliestere A.T. e da una trama di monofilo di
poliestere. Il sottostrato impermeabilizzante è particolarmente
indicato per ridurre al minimo le perdite di carico ed è resistente
all’ozono. A richiesta disponibile con un rivestimento protettivo
in resina nitrilica per esaltare la resistenza all’abrasione senza
compromettere la flessibilità del prodotto (modello RED).
Con pyton bianco DN 25 Con pyton rosso DN 25
raccordato 1” GAS M/F raccordato 1” GAS M/F
Art. Codice Lunghezza Art. Codice Lunghezza
tubazione tubazione
761 SP2515 15 m 745 SPR2515 15 m
pyton bianco al metro pyton rosso al metro 762 SP2520 20 m 746 SPR2520 20 m
Art. Codice Art. Codice 763 SP2525 25 m 747 SPR2525 25 m
739 MP25 749 MPR25 764 SP2530 30 m 748 SPR2530 30 m

206
