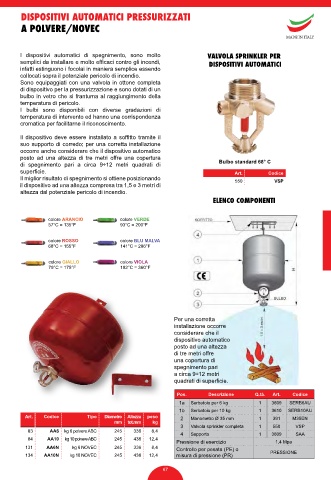

P. 65
DISPOSITIVI AUTOMATICI PRESSURIZZATI
A POLVERE/NOVEC
MADE IN ITALY
I dispositivi automatici di spegnimento, sono molto VALVOLA SPRINKLER PER
semplici da installare e molto efficaci contro gli incendi, DISPOSITIVI AUTOMATICI
infatti estinguono i focolai in maniera semplice essendo
collocati sopra il potenziale pericolo di incendio.
Sono equipaggiati con una valvola in ottone completa
di dispositivo per la pressurizzazione e sono dotati di un
bulbo in vetro che si frantuma al raggiungimento della
temperatura di pericolo.
I bulbi sono disponibili con diverse gradazioni di
temperatura di intervento ed hanno una corrispondenza
cromatica per facilitarne il riconoscimento.
Il dispositivo deve essere installato a soffitto tramite il
suo supporto di corredo; per una corretta installazione
occorre anche considerare che il dispositivo automatico
posto ad una altezza di tre metri offre una copertura
di spegnimento pari a circa 9÷12 metri quadrati di Bulbo standard 68° C
superficie. Art. Codice
Il miglior risultato di spegnimento si ottiene posizionando 550 VSP
il dispositivo ad una altezza compresa tra 1,5 e 3 metri di
altezza dal potenziale pericolo di incendio.
ELENCO COMPONENTI
colore ARANCIO colore VERDE
57°C = 135°F 93°C = 200°F
colore ROSSO colore BLU MALVA
68°C = 155°F 141°C = 286°F
colore GIALLO colore VIOLA
79°C = 175°F 182°C = 360°F
Per una corretta
installazione occorre
considerare che il
dispositivo automatico
posto ad una altezza
di tre metri offre
una copertura di
spegnimento pari
a circa 9÷12 metri
quadrati di superficie.
Pos. Descrizione Q.tà. Art. Codice
1a Serbatoio per 6 kg 1 3609 SERB6AU
1b Serbatoio per 10 kg 1 3610 SERB10AU
Art. Codice Tipo Diametro Altezza peso 2 Manometro Ø 35 mm 1 391 M35EN
mm tot.mm kg
3 Valvola sprinkler completa 1 550 VSP
83 AA6 kg 6 polvere ABC 245 336 8,4
4 Supporto 1 3609 SAA
84 AA10 kg 10 polvere ABC 245 438 12,4
Pressione di esercizio 1,4 Mpa
131 AA6N kg 6 NOVEC 245 336 8,4 Controllo per pesata (PE) o
134 AA10N kg 10 NOVEC 245 438 12,4 misura di pressione (PR) PRESSIONE
67
