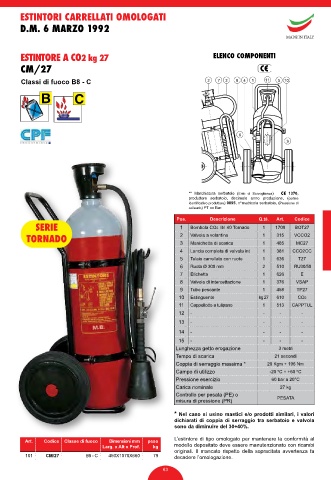

Page 61 - Catalogo_antincendio

ESTINTORI CARRELLATI OMOLOGATI

D.M. 6 MARZO 1992

MADE IN ITALY

ESTINTORE A CO2 kg 27 ELENCO COMPONENTI

CM/27

Classi di fuoco B8 - C 2 7 3 8 4 1 11 5 10

B C

6
9

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
SERIE 1 Bombola CO2 litri 40 Tornado 1 1709 BOT27

TORNADO 2 Valvola a volantino 1 315 VCCO2
3
1
Manichetta di scarica
MC27
485
4 Lancia completa di valvola int 1 381 CCO2CC
5 Telaio carrellato con ruote 1 636 T27
6 Ruota Ø 300 mm 2 510 RU30/50
7 Etichetta 1 626 E
8 Valvola di intercettazione 1 376 VSAP
9 Tubo pescante 1 458 TP27
10 Estinguente kg 27 610 CO2
11 Cappellotto a tulipano 1 513 CAPPTUL
12 - - - -
13 - - - -
14 - - - -
15 - - - -
Lunghezza getto erogazione 3 metri
Tempo di scarica 21 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
Campo di utilizzo -20 ºC ÷ +60 ºC
Pressione esercizio 60 bar a 20°C
Carica nominale 27 kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di fuoco Dimensioni mm peso
Larg. x Alt x Prof. kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
101 CM/27 B8 - C 450X1070X660 79 decadere l’omologazione.

63
