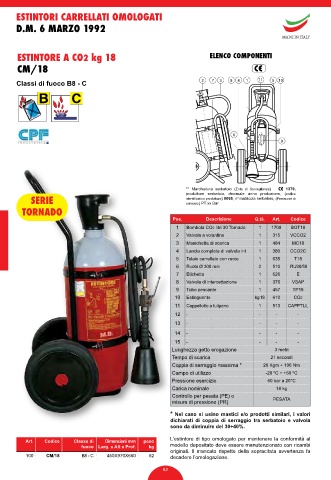

Page 60 - Catalogo_antincendio

ESTINTORI CARRELLATI OMOLOGATI

D.M. 6 MARZO 1992

MADE IN ITALY

ESTINTORE A CO2 kg 18 ELENCO COMPONENTI

CM/18

Classi di fuoco B8 - C 2 7 3 8 4 1 11 5 10

B C

6
9

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
SERIE identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
TORNADO
Pos. Descrizione Q.tà. Art. Codice
1 Bombola CO2 litri 30 Tornado 1 1708 BOT18
2 Valvola a volantino 1 315 VCCO2
3 Manichetta di scarica 1 484 MC18
4 Lancia completa di valvola int 1 380 CCO2C
5 Telaio carrellato con ruote 1 635 T18
6 Ruota Ø 300 mm 2 510 RU30/50
7 Etichetta 1 626 E
8 Valvola di intercettazione 1 376 VSAP
9 Tubo pescante 1 457 TP18
10 Estinguente kg 18 610 CO2
11 Cappellotto a tulipano 1 513 CAPPTUL
12 - - - -
13 - - - -
14 - - - -
15 - - - -
Lunghezza getto erogazione 3 metri
Tempo di scarica 21 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
Campo di utilizzo -20 ºC ÷ +60 ºC
Pressione esercizio 60 bar a 20°C
Carica nominale 18 kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Dimensioni mm peso
fuoco Larg. x Alt x Prof. kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
100 CM/18 B8 - C 450X970X660 62 decadere l’omologazione.

62
