Page 62 - Catalogo_antincendio

ESTINTORI CARRELLATI OMOLOGATI

D.M. 6 MARZO 1992

MADE IN ITALY

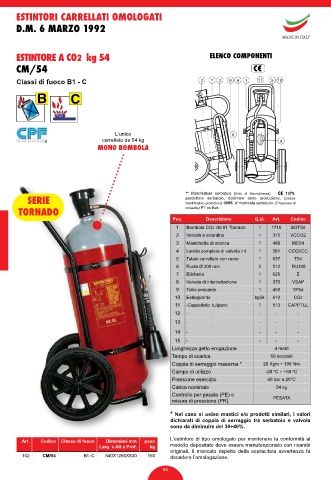

ESTINTORE A CO2 kg 54 ELENCO COMPONENTI

CM/54

Classi di fuoco B1 - C 2 7 3 8 4 1 11 5 10

B C

L’unico 6
carrellato da 54 kg 9
MONO BOMBOLA

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
SERIE produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
TORNADO collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Bombola CO2 litri 81 Tornado 1 1710 BOT54
2 Valvola a volantino 1 315 VCCO2
3 Manichetta di scarica 1 489 MC54
4 Lancia completa di valvola int 1 381 CCO2CC
5 Telaio carrellato con ruote 1 637 T54
6 Ruota Ø 300 mm 2 512 RU100
7 Etichetta 1 626 E
8 Valvola di intercettazione 1 376 VSAP
9 Tubo pescante 1 459 TP54
10 Estinguente kg 54 610 CO2
11 -Cappellotto tulipano 1 513 CAPPTUL
12 - - - -
13 - - - -
14 - - - -
15 - - - -
Lunghezza getto erogazione 4 metri
Tempo di scarica 56 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
Campo di utilizzo -20 ºC ÷ +60 ºC
Pressione esercizio 60 bar a 20°C
Carica nominale 54 kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di fuoco Dimensioni mm peso
Larg. x Alt x Prof. kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
102 CM/54 B1 -C 540X1250X830 150 decadere l’omologazione.

64
