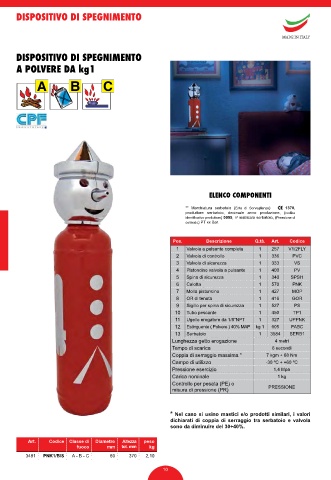

DISPOSITIVO DI SPEGNIMENTO
MADE IN ITALY
DISPOSITIVO DI SPEGNIMENTO
A POLVERE DA kg1
A B C
ELENCO COMPONENTI
** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 257 V1/2FLY
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 400 PV
5 Spina di sicurezza 1 340 SPSI1
6 Calotta 1 570 PNK
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 450 TP1
11 Ugello erogatore da 1/8"NPT 1 327 UPPNK
12 Estinguente ( Polvere ) 40% MAP kg 1 605 PABC
13 Serbatoio 1 3584 SERB1
Lunghezza getto erogazione 4 metri
Tempo di scarica 6 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 1 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE
* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg
3491 PNK1/BIS A - B - C 80 370 2,10
