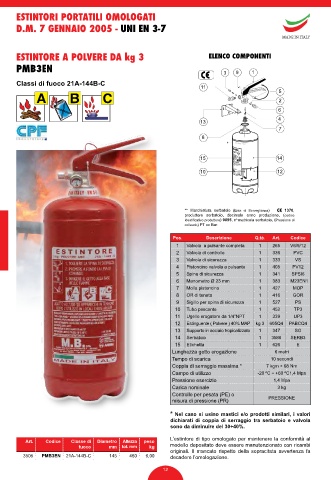

Page 10 - Catalogo_antincendio

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A POLVERE DA kg 3 ELENCO COMPONENTI

PMB3EN 3 9 1

Classi di fuoco 21A-144B-C .
11 . . . 5
A B C . . . 2

. .
. 6
. 4
13 .
7
CE
8
* CE 0062 - M.B. -

15 . C . 14

10 . . 12

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265 V6/9/12
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 452 TP3
11 Ugello erogatore da 1/4"NPT 1 339 UP3
12 Estinguente ( Polvere ) 40% MAP kg 3 605Q4 PABCQ4
13 Supporto in acciaio tropicalizzato 1 347 SG
14 Serbatoio 1 3586 SERB3
15 Etichetta 1 626 E
Lunghezza getto erogazione 6 metri
Tempo di scarica 10 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -20 ºC ÷ +60 ºC 1,4 Mpa
Pressione esercizio 1,4 Mpa
Carica nominale 3 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3505 PMB3EN 21A-144B-C 145 460 6,00 decadere l’omologazione.

12
