P. 11

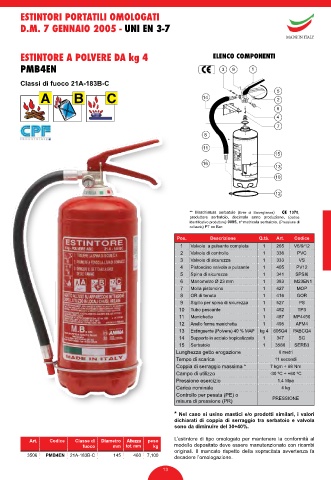

ESTINTORI PORTATILI OMOLOGATI
D.M. 7 GENNAIO 2005 - UNI EN 3-7
MADE IN ITALY
ESTINTORE A POLVERE DA kg 4 ELENCO COMPONENTI
PMB4EN 3 9 1
Classi di fuoco 21A-183B-C .
. . 5
A B C 14 . . . 2
. .
. 6
. 4
.
7
8 CE -bED - WBE00I
* CE 0062 - M.B. - 02 - PTx Bar
11 .
.
15
B C
16 . . 13
.
10
. 12
** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 265 V6/9/12
2 Valvola di controllo 1 336 PVC
3 Valvola di sicurezza 1 333 VS
4 Pistoncino valvola a pulsante 1 405 PV12
5 Spina di sicurezza 1 341 SPSI6
6 Manometro Ø 23 mm 1 383 M23EN1
7 Molla pistoncino 1 427 MOP
8 OR di tenuta 1 416 GOR
9 Sigillo per spina di sicurezza 1 527 PS
10 Tubo pescante 1 452 TP3
11 Manichetta 1 487 MP4450
12 Anello ferma manichetta 1 495 AFM4
13 Estinguente (Polvere) 40 % MAP kg 4 605Q4 PABCQ4
14 Supporto in acciaio tropicalizzato 1 347 SG
15 Serbatoio 1 3586 SERB3
Lunghezza getto erogazione 6 metri
Tempo di scarica 11 secondi
Coppia di serraggio massima * 7 kgm ÷ 68 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 4 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE
* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3506 PMB4EN 21A-183B-C 145 460 7,100 decadere l’omologazione.
