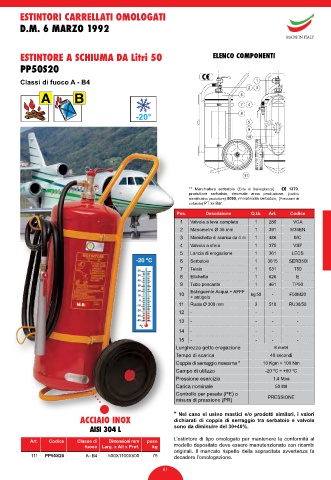

Page 59 - Catalogo_antincendio

ESTINTORI CARRELLATI OMOLOGATI

D.M. 6 MARZO 1992

MADE IN ITALY

ESTINTORE A SCHIUMA DA Litri 50 ELENCO COMPONENTI

PP50S20

Classi di fuoco A - B4 1
2 3
-20° 1.4 1 1.7 60°
0 Mpa 2.55
A B 6
7 4
-20° 8
5
9
10

11

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a leva completa 1 280 VCA
2 Manometro Ø 35 mm 1 391 M35EN
3 Manichetta di scarica da 4 m 1 486 MC
4 Valvola a sfera 1 375 VSF
5 Lancia di erogazione 1 361 LECS
6 Serbatoio 1 3615 SERB50I
7 Telaio 1 631 T50
8 Etichetta 1 626 E
9 Tubo pescante 1 461 TP50
10 Estinguente Acqua + AFFF kg 50 - F50M20
+ antigelo
11 Ruota Ø 300 mm 2 510 RU30/50
12 - - - -
13 - - - -
14 - - - -
15 - - - -
Lunghezza getto erogazione 6 metri
Tempo di scarica 40 secondi
Coppia di serraggio massima * 10 Kgm ÷ 100 Nm
Campo di utilizzo -20 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 50 litri
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
ACCIAIO INOX dichiarati di coppia di serraggio tra serbatoio e valvola
AISI 304 L sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Dimensioni mm peso
fuoco Larg. x Alt x Prof. kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
111 PP50S20 A - B4 500X1100X600 79 decadere l’omologazione.
