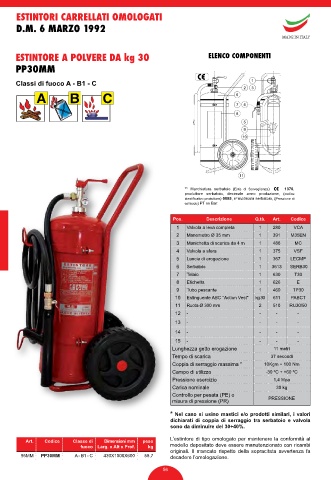

ESTINTORI CARRELLATI OMOLOGATI

D.M. 6 MARZO 1992

MADE IN ITALY

ESTINTORE A POLVERE DA kg 30 ELENCO COMPONENTI

PP30MM

Classi di fuoco A - B1 - C 1
2 3
0 -20° 1 1.7 1.4 60° Mpa 2.55
A B C 6
7 4
8
5
9
10

11

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
o
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a leva completa 1 280 VCA
2 Manometro Ø 35 mm 1 391 M35EN
3 Manichetta di scarica da 4 m 1 486 MC
4 Valvola a sfera 1 375 VSF
5 Lancia di erogazione 1 367 LECMP
6 Serbatoio 1 3613 SERB30
7 Telaio 1 630 T30
8 Etichetta 1 626 E
9 Tubo pescante 1 460 TP30
10 Estinguente ABC "Action Vest" kg 30 611 PABCT
11 Ruota Ø 300 mm 2 510 RU30/50
12 - - - -
13 - - - -
14 - - - -
15 - - - -
Lunghezza getto erogazione 11 metri
Tempo di scarica 37 secondi
Coppia di serraggio massima * 10Kgm ÷ 100 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio 1,4 Mpa
Carica nominale 30 kg
Controllo per pesata (PE) o
misura di pressione (PR) PRESSIONE

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Dimensioni mm peso
fuoco Larg. x Alt x Prof. kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
95MM PP30MM A - B1 - C 430X1000X600 58,7 decadere l’omologazione.
