P. 50
ESTINTORI PORTATILI OMOLOGATI
D.M. 7 GENNAIO 2005 - UNI EN 3-7
MADE IN ITALY

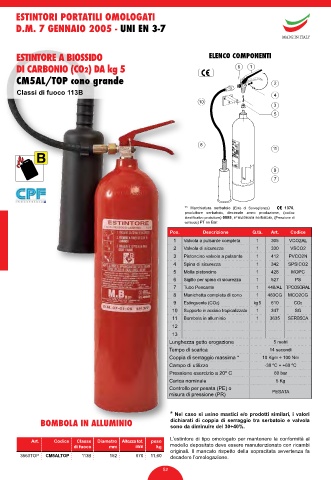

ESTINTORE A BIOSSIDO ELENCO COMPONENTI
DI CARBONIO (CO2) DA kg 5
CM5AL/TOP cono grande
Classi di fuoco 113B
B
9
** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 305 VCO2AL
2 Valvola di sicurezza 1 330 VSCO2
3 Pistoncino valvola a pulsante 1 412 PVCO2N
4 Spina di sicurezza 1 342 SPSICO2
5 Molla pistoncino 1 428 MOPC
6 Sigillo per spina di sicurezza 1 527 PS
7 Tubo Pescante 1 448/AL TPCO5GRAL
8 Manichetta completa di cono 1 483CG MCO2CG
9 Estinguente (CO2) kg 5 610 CO2
10 Supporto in acciaio tropicalizzato 1 347 SG
11 Bombola in alluminio 1 3635 SERB5CA
12
13
Lunghezza getto erogazione 5 metri
Tempo di scarica 14 secondi
Coppia di serraggio massima * 10 Kgm ÷ 100 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio a 20º C 60 bar
Carica nominale 5 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA
* Nel caso si usino mastici e/o prodotti similari, i valori
BOMBOLA IN ALLUMINIO dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe Diametro Altezza tot. peso
di fuoco mm mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3563TOP CM5ALTOP 113B 152 670 11,60 decadere l’omologazione.
52
