Page 48 - Catalogo_antincendio

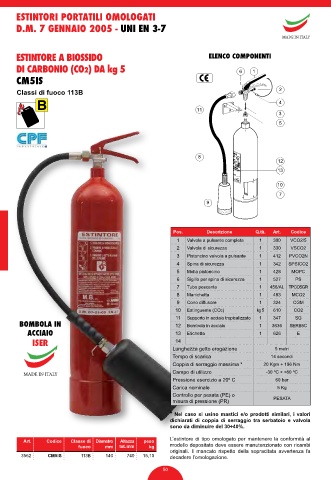

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A BIOSSIDO ELENCO COMPONENTI

DI CARBONIO (CO2) DA kg 5 6 1
CM5IS

Classi di fuoco 113B 2
B 4
11
3
5

8
12
A
C
13
10
7
9

Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 300 VCO2/5
2 Valvola di sicurezza 1 330 VSCO2
3 Pistoncino valvola a pulsante 1 412 PVCO2N
4 Spina di sicurezza 1 342 SPSICO2
5 Molla pistoncino 1 428 MOPC
6 Sigillo per spina di sicurezza 1 527 PS
7 Tubo pescante 1 456/AL TPCO5GR
8 Manichetta 1 483 MCO2
9 Cono diffusore 1 324 CGM
10 Estinguente (CO2) kg 5 610 CO2
11 Supporto in acciaio tropicalizzato 1 347 SG
BOMBOLA IN 12 Bombola in acciaio 1 3636 SERB5C
ACCIAIO 13 Etichetta 1 626 E
ISER 14
Lunghezza getto erogazione 5 metri
Tempo di scarica 14 secondi
Coppia di serraggio massima * 20 Kgm ÷ 196 Nm
MADE IN ITALY Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio a 20º C 60 bar
Carica nominale 5 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3562 CM5IS 113B 140 740 15,10 decadere l’omologazione.

50
