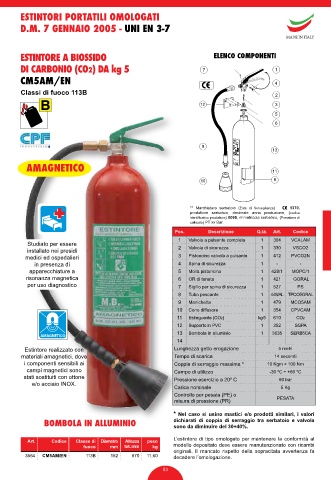

Page 51 - Catalogo_antincendio

ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

ESTINTORE A BIOSSIDO ELENCO COMPONENTI

DI CARBONIO (CO2) DA kg 5 7 1
CM5AM/EN 4

Classi di fuoco 113B 2
B 12 3

5
6

9
A 13
C
AMAGNETICO 11

10 8

** Marchiatura serbatoio (Ente di Sorveglianza) 1370,
produttore serbatoio, decimale anno produzione, (codice
o
identificativo produttore) 0095, n matricola serbatoio, (Pressione di
collaudo) PT xx Bar.
Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 304 VCALAM
Studiato per essere
installato nei presidi 2 Valvola di sicurezza 1 330 VSCO2
medici ed ospedalieri 3 Pistoncino valvola a pulsante 1 412 PVCO2N
in presenza di 4 Spina di sicurezza 1 - -
apparecchiature a 5 Molla pistoncino 1 428/1 MOPC/1
risonanza magnetica 6 OR di tenuta 1 421 GORAL
per uso diagnostico 7 Sigillo per spina di sicurezza 1 527 PS
8 Tubo pescante 1 448/AL TPCO5GRAL
9 Manichetta 1 479 MCO5AM
10 Cono diffusore 1 354 CPVCAM
11 Estinguente (CO2) kg 5 610 CO2
12 Supporto in PVC 1 352 SGPA
13 Bombola in alluminio 1 3635 SERB5CA
AMAGNETICO
14
Estintore realizzato con Lunghezza getto erogazione 5 metri
materiali amagnetici, dove Tempo di scarica 14 secondi
i componenti sensibili ai Coppia di serraggio massima * 10 Kgm ÷ 100 Nm
campi magnetici sono Campo di utilizzo -30 ºC ÷ +60 ºC
stati sostituiti con ottone Pressione esercizio a 20º C 60 bar
e/o acciaio INOX.
Carica nominale 5 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA

* Nel caso si usino mastici e/o prodotti similari, i valori
BOMBOLA IN ALLUMINIO dichiarati di coppia di serraggio tra serbatoio e valvola
sono da diminuire del 30÷40%.
L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3564 CM5AM/EN 113B 152 670 11,60 decadere l’omologazione.

53
