ESTINTORI PORTATILI OMOLOGATI

D.M. 7 GENNAIO 2005 - UNI EN 3-7

MADE IN ITALY

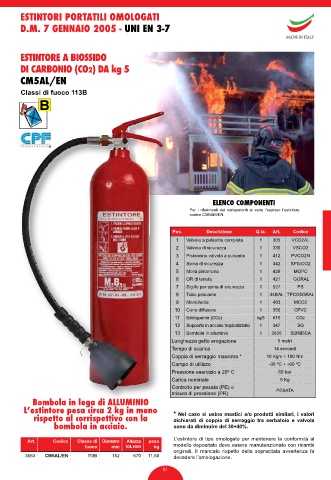

ESTINTORE A BIOSSIDO

DI CARBONIO (CO2) DA kg 5
CM5AL/EN

Classi di fuoco 113B
B

ELENCO COMPONENTI
Per i riferimenti dei componenti si veda l’esploso l’estintore
codice CM5AM/EN

Pos. Descrizione Q.tà. Art. Codice
1 Valvola a pulsante completa 1 305 VCO2AL
2 Valvola di sicurezza 1 330 VSCO2
3 Pistoncino valvola a pulsante 1 412 PVCO2N
4 Spina di sicurezza 1 342 SPSICO2
5 Molla pistoncino 1 428 MOPC
6 OR di tenuta 1 421 GORAL
7 Sigillo per spina di sicurezza 1 527 PS
8 Tubo pescante 1 448/AL TPCO5GRAL
9 Manichetta 1 483 MCO2
10 Cono diffusore 1 356 CPVC
11 Estinguente (CO2) kg 5 610 CO2
12 Supporto in acciaio tropicalizzato 1 347 SG
13 Bombola in alluminio 1 3635 SERB5CA
Lunghezza getto erogazione 5 metri
Tempo di scarica 14 secondi
Coppia di serraggio massima * 10 Kgm ÷ 100 Nm
Campo di utilizzo -30 ºC ÷ +60 ºC
Pressione esercizio a 20º C 60 bar
Carica nominale 5 Kg
Controllo per pesata (PE) o
misura di pressione (PR) PESATA
Bombola in lega di ALLUMINIO
L’estintore pesa circa 2 kg in meno * Nel caso si usino mastici e/o prodotti similari, i valori
rispetto al corrispettivo con la dichiarati di coppia di serraggio tra serbatoio e valvola
bombola in acciaio. sono da diminuire del 30÷40%.

L’estintore di tipo omologato per mantenere la conformità al
Art. Codice Classe di Diametro Altezza peso
fuoco mm tot. mm kg modello depositato deve essere manutenzionato con ricambi
originali. Il mancato rispetto della sopracitata avvertenza fa
3563 CM5AL/EN 113B 152 670 11,60 decadere l’omologazione.

51
